N52-magneter är bland de starkaste kvaliteterna av kommersiellt tillgängliga sintradeneodymmagneter. De ger hög magnetisk uteffekt från en relativt liten volym, vilket gör dem lämpliga för kompakta motorer, sensorer, högtalare, magnetiska kopplingar, hållarsystem och andra applikationer med begränsad utrymme-.
Men att välja N52 garanterar inte automatiskt det bästa resultatet. En magnets faktiska prestanda beror också på dess dimensioner, form, magnetiseringsriktning, arbetstemperatur, luftgap, beläggning och omgivande magnetkrets.
Den här guiden förklarar vad N52-kvaliteten betyder, hur starka N52-magneter är, hur de kan jämföras med andra neodymkvaliteter och vad du bör kontrollera innan du gör en beställning.

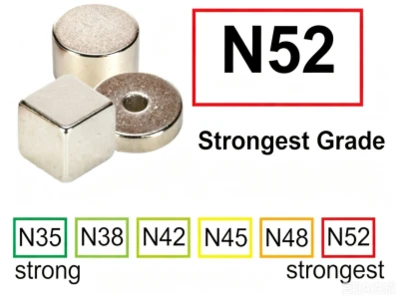

Vad är en N52-magnet?
En N52-magnet är en-högpresterande sintrad neodymjärnbormagnet, även känd som en NdFeB- eller neomagnet. Neodymiummagneter tillverkas främst av neodym, järn och bor och är allmänt erkända som den starkaste kommersiellt tillgängliga typen av permanentmagnet.
N identifierar materialet som en standard neodymmagnetkvalitet. Siffran 52 hänvisar till magnetens maximala energiprodukt (BHmax), som vanligtvis ligger i intervallet 50–53 MGOe.
BHmax mäter mängden magnetisk energi som materialet kan lagra. Ett högre antal betyder vanligtvis att magneten kan leverera mer magnetisk uteffekt från samma volym.
N52 betyder dock inte:
- Magneten har 52 pund dragkraft
- Ytfältet är alltid detsamma
- Varje N52-magnet har identisk styrka
- N52 passar automatiskt för varje applikation
Två N52-magneter kan ha mycket olika dragkrafter om deras dimensioner, former eller magnetiseringsriktningar är olika.
Vilka är de viktigaste egenskaperna hos N52-magneter?
För att förstå N52-magnetens prestanda måste du se bortom betygsnumret och överväga flera magnetiska egenskaper.
|
Egendom |
Typiskt referensintervall |
Vad det säger dig |
|
Remanence, Br |
Ungefär 1,42–1,48 T |
Det magnetiska flödet kvar efter magnetisering |
|
Tvång, Hcb |
Vanligtvis större än eller lika med 836 kA/m |
Motstånd mot ett externt avmagnetiseringsfält |
|
Inneboende tvång, Hcj |
Vanligtvis större än eller lika med 876 kA/m |
Motstånd mot irreversibel avmagnetisering |
|
Maximal energiprodukt, BHmax |
Cirka 50–53 MGOe |
Magnetisk energitäthet |
|
Typisk maximal arbetstemperatur |
Upp till cirka 80 grader |
Temperaturgräns under lämpliga arbetsförhållanden |
|
Densitet |
Cirka 7,4–7,6 g/cm³ |
Materialdensitet som används för viktberäkningar |
Dessa värden är typiska referenser snarare än universella garantier. Exakta egenskaper kan variera med materialstandard, tillverkare, magnetdimensioner och tillverkningsprocess. Du bör bekräfta det nödvändiga egenskapsintervallet och inspektionsstandarden innan du lägger en produktionsorder.
Remanens
Remanens, eller Br, indikerar hur mycket magnetiskt flöde som återstår efter att magneten har magnetiserats helt. N52-magneter har hög remanens, vilket hjälper till att producera ett starkt magnetfält i en kompakt storlek.
Tvång
Koercitivitet indikerar magnetens förmåga att motstå avmagnetisering. Detta blir särskilt viktigt när magneten arbetar vid förhöjda temperaturer eller nära ett starkt motsatt magnetfält.
Maximal energiprodukt
BHmax representerar den maximala magnetiska energitätheten för materialet. Det är den huvudsakliga egenskapen som återspeglas av betygssiffror som N42, N48, N50 och N52.
BHmax ska inte förväxlas med dragkraft, ytgaus eller magnetiskt flöde. Dessa är relaterade mätningar, men de beskriver olika aspekter av magnetprestanda.
Hur stark är en N52-magnet?
N52 ger en av de högsta magnetiska energitätheterna bland vanliga kommersiella neodymmagneter. När två magneter har samma dimensioner, form, beläggning och magnetiseringsriktning kommer N52 normalt att producera ett starkare magnetfält än N42 eller N35.
Det är dock omöjligt att bestämma dragkraften för en N52-magnet enbart utifrån dess kvalitet. Den faktiska hållkraften beror på flera faktorer:
Magnetstorlek
En större magnet producerar i allmänhet mer totalt magnetiskt flöde och dragkraft än en mindre magnet av samma kvalitet. En stor N42-magnet kan lätt vara starkare än en mycket mindre N52-magnet.
Magnet form
Skiv-, block-, ring- och bågmagneter fördelar magnetflödet olika. Förhållandet mellan den magnetiserade längden och andra dimensioner påverkar också dess arbetspunkt och motstånd mot avmagnetisering.
Luftgap
Färg, beläggning, damm, lim, plast, rost eller ojämn kontakt skapar ett luftgap mellan magneten och stålytan. Även en liten lucka kan avsevärt minska den tillgängliga hållkraften.
Ståltjocklek och material
En tunn stålplåt kan bli magnetiskt mättad och kan inte bära allt flöde som magneten producerar. Stålsammansättning, tjocklek och yttillstånd påverkar därför dragkraftsresultaten.
Dra riktning
Den direkta-dragkraften är vanligtvis mycket högre än glidmotståndet. Om lasten verkar i sidled måste du överväga friktion och skjuvkraft snarare än att bara förlita dig på det publicerade vertikala dragkraftsvärdet-.
Testvillkor
När du jämför drag-kraftdata från olika leverantörer, bekräfta ståltjockleken, kontakttillståndet, dragriktningen, testtemperaturen och om resultatet avser en blank magnet eller en komplett magnetisk enhet.
Publicerad dragkraft representerar normalt ett idealiskt laboratorietillstånd. Du bör inkludera en lämplig säkerhetsfaktor när du använder magneter för lyft, installation ovanför eller säkerhetsrelaterade-applikationer.
Är N52 den starkaste permanentmagneten?
N52 är en av de starkaste standardkvaliteterna av kommersiellt tillgängliga sintrade NdFeB-magneter när det gäller maximal energiprodukt. Det väljs ofta när ingenjörer behöver hög magnetisk prestanda från en begränsad volym.
Men starkast betyder inte bäst för alla tillstånd.
En neodymkvalitet med lägre-energi men högre-koercivitet kan fungera bättre vid förhöjda temperaturer. Samariumkobolt kan vara mer lämplig där temperaturstabilitet och korrosionsbeständighet är viktigare. Ferritmagneter kan ge bättre värde i större, kostnadskänsliga-tillämpningar.
Du bör därför välja materialet efter den kompletta arbetsmiljön snarare än att förlita dig på enbart BHmax.
Vad är den maximala arbetstemperaturen för N52?
Standard N52-magneter specificeras vanligtvis för arbetstemperaturer upp till cirka 80 grader. Detta värde bör dock inte behandlas som en absolut gräns som gäller för varje design.
Risken för irreversibel magnetisk förlust beror också på:
- Magnetdimensioner och längd-till-diameterförhållande
- Magnetisk krets och arbetspunkt
- Styrkan hos alla motsatta magnetfält
- Topptemperatur och exponeringstid
- Avstånd mellan magneten och andra komponenter
- Krävs magnetisk stabilitet
- Tillverkningskonsistens
När temperaturen ökar, minskar den magnetiska uteffekten av en neodymmagnet tillfälligt. Det mesta av denna utsignal återgår efter att magneten svalnat, förutsatt att magneten inte har överskridit de säkra driftsförhållandena. Om irreversibel avmagnetisering inträffar kommer den förlorade prestandan inte att återhämta sig helt.
För tillämpningar över standardtemperaturgränserna för N52 kan du behöva en högre-koercivitetsgrad som M, H, SH, UH eller EH. Men högre temperaturbeständighet kan komma med en lägre maximal energiprodukt, högre materialkostnad eller mer begränsad tillgänglighet.
Vilka beläggningar finns tillgängliga för N52-magneter?
Sintrade neodymmagneter innehåller järn och kan korrodera när de utsätts för fukt, salt eller kemikalier. En lämplig skyddsbeläggning är därför nödvändig.
Nickel-Koppar-Nickel
Ni-Cu-Ni är en av de vanligaste beläggningarna för neodymmagneter. Det ger en slät metallyta och rimligt skydd för rena, torra inomhusförhållanden.
Epoxi
Epoxibeläggning kan ge bättre motståndskraft mot fukt och kemikalier. Det övervägs ofta för fuktiga miljöer, men beläggningen kan skadas av stötar eller nötning.
Zink
Zink är en ekonomisk beläggning som används i vissa allmänna industriella tillämpningar. Dess ytutseende och korrosionsprestanda skiljer sig från nickelbeläggningen.
Fosfat
Fosfatbehandling kan användas när magneten kommer att bindas eller inneslutas inuti en annan komponent. Det väljs normalt inte för långvarig direkt exponering för fukt.
Specialbeläggningar
Andra alternativ kan inkludera inkapsling av parylen, guld, silver, tenn, gummi eller plast, beroende på applikation och tillverkningskrav.
Val av beläggning bör baseras på faktiska miljötestningskrav, inte bara utseendet.
Vilka former finns tillgängliga för N52-magneter?
N52-material kan tillverkas i olika former för att matcha den magnetiska kretsen och installationsmetoden.
N52 skivmagneter
Skivmagneter används i stor utsträckning i sensorer, förslutningar, små magnetiska sammansättningar, konsumentelektronik och hållarapplikationer. De magnetiseras vanligtvis genom sin tjocklek.
N52 blockmagneter
Blockmagneter ger en platt kontaktyta och används i motorer, fixturer, linjära system, magnetiska separatorer och industriella sammansättningar.
N52 ringmagneter
Ringmagneter har ett centralt hål för axlar, fästelement eller monteringsdetaljer. De används i högtalare, sensorer, rotorer, kodare och magnetiska kopplingar.
N52 bågmagneter
Båg- eller segmentmagneter är utformade för att passa runt en rotor eller cylindrisk struktur. De används ofta i permanentmagnetmotorer och generatorer.
N52 blockmagneter
N52 ringmagneter
N52 bågmagneter
Vanliga tillämpningar av N52-magneter
N52 är mest värdefull när hög magnetisk effekt och begränsat installationsutrymme förekommer tillsammans.
Kompakta motorer och rotorer
N52-magneter kan hjälpa till att öka det magnetiska flödet i en kompakt motordesign. De används där vridmomentdensitet, motorstorlek och vikt är viktiga.
Motormagneter måste dock också motstå driftstemperatur, motsatta magnetfält, centrifugalkrafter och vibrationer. Standard N52 kanske inte är lämplig för en motor med hög-temperatur bara för att den har ett högt BHmax.
Sensorer och magnetkodare
Sensorer och kodare använder magneter för att tillhandahålla ett kontrollerat magnetfält för positions-, hastighets-, vinkel- eller närhetsdetektering.
För dessa applikationer kan polarrangemang, magnetiseringsnoggrannhet, fältfördelning och dimensionstoleranser vara viktigare än maximal dragkraft.

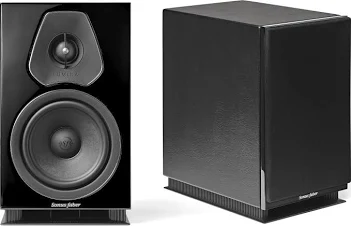

Högtalare och ljudutrustning
N52-magneter kan ge hög magnetisk effekt i kompakta högtalare, hörlurar och mikrofoner. Deras förhållande mellan styrka-till-storlek möjliggör mindre, lättare ljudenheter.
Magnetiska kopplingar
Magnetiska kopplingar överför rörelse eller vridmoment genom en icke-magnetisk barriär. N52 kan användas när en kompakt koppling måste överföra högre vridmoment över ett specificerat luftgap.
Magnetiska hållsystem
N52-magneter används ikruka magneter, monteringssystem, förslutningar och fixturer där stark hållkraft krävs inom begränsade dimensioner.
En stålkopp eller magnetisk returbana kan förbättra den användbara hållkraften mer effektivt än att använda enbart en oskyddad bar magnet.
Industriell automation
N52-magneter finns i gripdon, positioneringsanordningar, gränsdetekteringssystem, robotutrustning och kompakta magnetiska enheter.
Den slutliga designen bör ta hänsyn till vibrationer, temperatur, stötar och oavsiktlig kontakt med andra magnetiska komponenter.
Hur man väljer rätt N52-magnet
Att välja rätt magnet kräver mer än att skriva N52 på en ritning.
Definiera erforderlig prestanda
Ange om du behöver en speciell dragkraft, ytfält, luft-gapflödestäthet, magnetiskt flöde, kopplingsmoment eller sensorsignal.
Bekräfta driftstemperaturen
Ange normal arbetstemperatur, maximal kontinuerlig temperatur och kort-topptemperatur.
Bestäm form och mått
Inkludera alla dimensioner, toleranser, avfasningar, hål och installationsrestriktioner. Även små dimensionsförändringar kan påverka magnetisk utgång.
Välj magnetiseringsriktning
Vanliga alternativ inkluderar axiell, diametral, radiell och flerpolig magnetisering. Rätt riktning beror på hur magneten interagerar med resten av systemet.
Utvärdera Arbetsmiljön
Tänk på fukt, saltspray, kemikalier, vibrationer, mekanisk påverkan och utomhusexponering när du väljer beläggnings- eller inkapslingsmetod.
Granska den magnetiska kretsen
Stålkomponenter, luftgap, omgivande magneter och monteringstoleranser kan avsevärt förändra den faktiska prestandan.
FAQ
F: Är N52-magneter de starkaste permanentmagneterna?
S: N52 är en av de högsta-energistandardkvaliteterna av kommersiellt tillgängliga sintrade neodymmagneter, men andra material eller hög-koercitivitetsgrader kan prestera bättre under krävande temperatur- och miljöförhållanden.
F: Betyder N52 52 pund dragkraft?
S: Nej. Siffran 52 hänvisar till det magnetiska materialets ungefärliga maximala energiprodukt, inte magnetens dragkraft.
F: Är N52 starkare än N42?
S: Ja, N52 har ungefär 20 % högre maximal energiprodukt än N42, men den faktiska skillnaden i dragkraft beror på magnetens dimensioner, form och testförhållanden.
F: Är N52 mycket starkare än N50?
S: Prestandaskillnaden mellan N50 och N52 är relativt liten, så pris, tillgänglighet och dimensionell design bör också beaktas.
F: Kan N52-magneter fungera över 80 grader?
S: Standard N52-magneter kan uppleva irreversibel magnetisk förlust över det rekommenderade driftsintervallet, så en högre-koercitivitetsgrad bör utvärderas för förhöjda temperaturer.
F: Tappar N52-magneter i styrka med tiden?
S: Under stabila arbetsförhållanden är permanent magnetisk förlust i allmänhet mycket liten, men överdriven värme, korrosion, starka motstående fält eller fysisk skada kan minska prestandan.
Slutsats
N52-magneter erbjuder hög magnetisk energitäthet och är ett praktiskt val när du behöver stark magnetisk effekt från ett kompakt utrymme. Betyget ensamt bestämmer dock inte dragkraft eller appliceringsprestanda. Du bör också överväga magnetdimensioner, arbetstemperatur, magnetiseringsriktning, beläggning, luftgap och hela magnetkretsen. I många projekt kan N42, N48, en hög-koercitivitetsgrad eller en korrekt designad magnetisk enhet ge bättre övergripande värde. Om du behöver hjälp med att förbereda en offert på en N52-magnet kan GME granska dina dimensioner, kvalitet, beläggning, magnetiseringsriktning, arbetsförhållanden och nödvändiga magnetiska prestanda för att hjälpa dig att identifiera en lämplig specifikation.
