Våt elektromagnetisk separator

Funktioner för våt elektromagnetisk separator:

1. Den elektromagnetiska separatormaskinen kan ta bort spårmagnetiska ämnen på mikron-nivå (inklusive svaga magnetiska ämnen).
2. Det stabila högmagnetiska induktionsarbetsområdet är avsevärt förbättrat.
3. Olika typer av skärmar kan användas för att hantera material med olika egenskaper.
4. Ett automatiskt rengöringssystem kan installeras för att uppnå helautomatisk drift.
5. Ett kylsystem med hög-effekt kan installeras för att ytterligare förbättra den magnetiska induktionsintensiteten.

Utrustningskontrollfunktioner

1. Styrsystemet antar en unik drivteknik för att uppnå kompenserad konstant likström, och spänningsfluktuationen i elnätet kommer inte att påverka utspänningen eller strömmen. Denna kontrollmetod löser nackdelen att den elektromagnetiska järnborttagaren minskar den utgående magnetiska fältstyrkan på grund av ökningen av spoltemperaturen.
2. Den inbyggda PLC-kontrollen och pekskärmen är utrustad med ett dedikerat elektriskt kontrollskåp och kan enkelt och snabbt användas på ett säkert sätt för att uppnå helautomatisk järnborttagning och kontinuerligt cykelarbete; Arbetstiden för varje steg av järnborttagning och rengöring kan fritt justeras på pekskärmen för att möta olika råmaterial och olika arbetsförhållanden.
3. Integrerat fjärrkontrollkommunikationsgränssnitt, bekväm anslutning med kundens huvudstyrsystem för att uppnå fjärrstyrning och övervakning.



Arbetsprincip för våt elektromagnetisk separator

Huvuddelen av den våta slurrymagnetiska separatorn är en elektromagnetisk spole placerad i ett stålskal. Den staplade skärmen är installerad inuti den mellanstora cylindern. Den elektromagnetiska spolen genererar ett jämnt hög-magnetiskt fält inuti den medelstora cylindern. Magnetfältet bildar ett magnetiskt separationsområde med hög-gradient efter att ha passerat genom skärmen. När slammet passerar genom skärmen kommer det magnetiska materialet att adsorberas av skärmen och därigenom separera det magnetiska och icke-magnetiska materialet. När skärmens adsorptionskapacitet når mättnad stängs strömmen av för att avmagnetisera den och skärmen tvättas med vätska för att separera det magnetiska materialet. Efter rengöring, fortsätt till nästa magnetiska separationsprocess.

Utrustningens prestandaegenskaper

1. Design för optimering av magnetfältsimulering: Baserat på den finita elementanalysen av magnetfältet, är magnetfältsfördelningen av excitationsspolen utformad för att säkerställa högsta magnetfältstyrka med samma uteffekt. Genom FoU-teamets design och försök är fördelningen av magnetområdet mer enhetlig, så att förmågan att fånga ferromagnetiska föroreningar är den starkaste och filtreringsnoggrannheten är den högsta;
2. Excitationsspolens designegenskaper: Excitationsspolens design har egenskaperna för högspänningsresistans och hög isoleringsnivå. Isoleringsnivån når H-nivån. Tillägget av material med hög värmeledningsförmåga under lindning och kombinationen av rigorösa underhållsåtgärder såsom temperaturkontrollsensorer kan göra att spolens livslängd når mer än 10 år.
3. Kylsystems konstruktionsegenskaper: En speciell oljekretsdesign används för att säkerställa tillräcklig värmeväxling mellan spolen och kyloljan, vilket säkerställer att den elektromagnetiska spolen kyls jämnt och att kyloljan flyter smidigt utan döda hörn. Genom den påtvingade cirkulationskylningen av oljecirkulationspumpen och värmeväxlaren säkerställs att magnetiseringsspolens värmeavledningseffekt blir optimal, vilket säkerställer stabiliteten hos spolens excitation.

Produktdesign för våt elektromagnetisk separator

1. Medium (skärmoptimeringsdesign)
Typval: två typer: vanligt nät och förstorat nät; (välj skärmar med olika maskstorlekar beroende på materialets flytbarhet)
Skärmmaterial: hög magnetisk permeabilitet och slitstarkt-material (som 430-serien av rostfritt stål, etc.), elektrolys, polering och sandblästring.

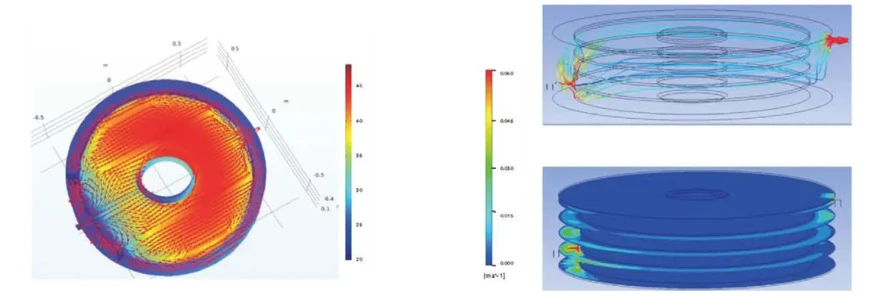

2. Utformning av simulering av oljekylningsflödesfält
En bra kylcykel kan förhindra uppkomsten av döda zoner och förbättra kylningseffektiviteten.
Genom simulering simuleras effekten av oljekylning på insidan av avmagnetiseringsanordningen för att erhålla den teoretiskt optimala oljekylningsvägen för att säkerställa en lång-stabil drift av utrustningen.

3. Övergripande design av spole med hög magnetfält
Genom att optimera den övergripande designen genom numerisk simulering kan den magnetiska induktionsintensiteten för varmluftskärnan nå 6000Gs, och den skärmade magnetiska induktionsintensiteten är över 24000Gs (teoretiskt värde).

4. Intern dubbel-cirkulationskylningsdesign
Den speciella oljekretsen intern cirkulation kylning + vattenkrets extern cirkulation designen har antagits för att säkerställa att den elektromagnetiska spolen kyls jämnt utan döda hörn och lokala över-temperaturdefekter. I kombination med en automatisk larmfunktion och rigorösa underhållsåtgärder kan den elektromagnetiska spolen garanteras en lång livslängd på mer än 10 år.
